松越泳池除濕熱泵除濕機產品介紹一、室內恒溫恒濕空氣處理系統及泳池水加熱系統概述：1 、冷熱源：恒溫恒濕設備為室內泳池恒溫恒濕熱泵空調機組。 冷 源: 室內泳池恒溫恒濕熱泵
“松越”泳池除濕熱泵除濕機產品介紹一、室內恒溫恒濕空氣處理系統及泳池水加熱系統概述：1 、冷熱源：恒溫恒濕設備為室內泳池恒溫恒濕熱泵空調機組。
冷 源: 室內泳池恒溫恒濕熱泵空調機組壓縮機制冷系統提供。
熱 源：機組內含風冷冷凝器（空氣加熱）和熱水盤管，建設單位機房內提供供熱管道。冬季為了節能在室內泳池恒溫恒濕熱泵空調機組制冷除濕系統工作前，利用熱水循環系統通過設備內熱水盤管將熱量經過設備送風系統送入室內，使室內泳池空氣溫度迅速提高到所要求的溫度，其他時期由室內泳池恒溫恒濕熱泵空調機組提供。
2、 恒溫恒濕泳池運行的工況設計：（1） 冬天的運行模式：池水輔助加熱、由水冷換熱器（殼管式）提供，空氣的溫度和除濕由除濕熱泵的除濕系統和熱水盤管完成。
（2） 夏季的運行模式：空氣的制冷、池水的輔助加熱形成一個制冷循環，連同空氣的除濕由恒溫恒濕熱泵完成。同時室內泳池恒溫恒濕熱泵空調機組帶有輔助加熱系統以對室內空氣溫度進行控制。
（3） 春秋過渡季節的運行模式：室內泳池恒溫恒濕熱泵空調機組有三種工作狀態a、進行空氣除濕、空氣制冷（室外氣溫高于大廳氣溫時）；b、進行空氣除濕、空氣加熱、游泳池池水輔助加熱；c、進行全新風換風、游泳池池水輔助加熱；三種工作狀態根據環境情況自動切換。
二、產品技術介紹1、工作原理（1） 設備將控制空間溫度和相對濕度、游泳池水溫，并提供有控制的通風。游泳池暖濕空氣被抽吸通過一個蒸發器盤管，空氣中的潛熱和顯熱被移去。在該過程產生的較干較涼的空氣被送風機抽吸通過一個回?zé)崂淠鞅P管和輔助加熱盤管對送風溫度進行自動調節，確保送風溫度和濕度達到控制要求。
（2） 發生下列情況時冷媒系統即被起動：相對濕度升至設定值以上時，制冷除濕系統工作。相對濕度降至設定值以下時，制冷除濕系統停止工作空間溫度升至設定值以上時，制冷系統工作，風冷冷凝器停止工作，水冷冷凝器工作?？臻g溫度升至設定值以上，池水溫度超過設定值時，制冷系統工作，風冷冷凝器停止工作，水冷冷凝器同時停止工作，這時設備運行產生的多余冷凝熱通過室外機室外冷凝器排到室外。
（3） 設備設有空間溫度和相對濕度、池水溫度檢測和顯示功能。
（4）由冷媒系統吸收的熱能將按下列方式進行分配：首先是維持池水溫度。
其次是維持室內游泳池空間溫度。
所有剩余熱量通過室外機排到室外。
三、 室內泳池恒溫恒濕熱泵空調機組結構形式：1、箱體框架采用耐腐蝕鋁合金結構，面板采用鋼板加保溫再進行噴漆處理。涂層為抗靜防腐環氧樹脂基粉劑涂層。
2、結構為模塊式。帶有永久固定的扣件的可拆面板組成。底座采用經防腐處理的槽鋼。蒸發器下面的承液盤采用鋼結構防腐處理。壓縮機、池水冷凝器和控制器安裝在與泳池回風隔開的隔間內。與盤管隔間相鄰的表面采用玻璃纖維保溫層保溫防止冷凝結露。
3、設備應為臥式設計，保持最小基底面。送風口、回風口、新風口、排風口可根據現場情況進行設計制造。
四、室外機組機組室外安裝。設備具有防雨功能。
五、壓縮機1、壓縮機為全封閉渦旋式。
2、吸入氣態冷媒冷卻的壓縮機配備熱過載保護裝置和曲軸箱加熱器，防止停機時冷媒移到壓縮機油中。
六、過濾網支架和過濾網泳池除濕機設備包括一個用風管法蘭迎風壓緊連接面的過濾網和一個用于側面安裝過濾網的檢修門。過濾器為Ⅱ級，一英寸厚，可重復使用。
七、制冷劑制冷劑為R22、R407C八、風機送風風機為前傾內轉子離心式風機（皮帶輪）。葉輪經過動態平衡安裝在鋼軸上。風機渦輪和殼體采用G90鍍鋅鋼。
排風風機為前傾外轉子離心式風機。
室外機風機為低噪音軸流風機九、蒸發器（除濕）盤管1、該盤管具有足夠的表面積和排數，以充分去除氣流中規定量的水分。
2、蒸發器盤管由采用機械方式連接到銅管上的鋁翅片構成。鋁翅片帶有聚酯涂層（清水膜）增強抗腐蝕性能。
3、蒸發器盤管由采用機械方式連接到銅管上的銅翅片構成。
十、空氣冷凝器（空氣回?zé)幔┍P管1、該盤管具有充分的面積和排數來排放要求的總熱量。
2、冷凝器盤管由采用機械方式連接到銅管上的鋁翅片構成。鋁翅片帶有聚酯涂層（清水膜）增強抗腐蝕性能。
3、冷凝器盤管由采用機械方式連接到銅管上的銅翅片構成。
十一、輔助空氣熱水盤管1、熱水盤管安裝在空氣回?zé)崂淠鞅P管之后，用管道將熱水連接到設備外側的連接裝置上，電磁閥控制裝置與設備用的輸出端子互鎖。
2、盤管由采用鋁翅片機械式連接到銅管上構成。鋁翅片帶有聚酯涂層（清水膜）增強抗腐蝕性能。
3、盤管由采用銅翅片機械式連接到銅管上構成。
十二、水冷冷凝器（池水加熱）盤管1、為了將回收的熱量返回池水，設備配備冷媒對水的螺旋管式冷凝器，其容量能夠排放要求的熱量。水側管道采用具有防腐蝕性能的銅鈦合金結構。
十三、控制面板1、控制面板采用西門子觸摸屏液晶顯示器，設備斷電時，控制器主板會把所有設定值和程序數據存儲在非易失性存儲器中。
2、控制面板安裝在設備上。也可根據用戶要求安裝在遠離設備的地方。所有內部電路板均帶有保護性涂層?？刂泼姘迥軌蛑苯舆B接到設備上以提供方便服務。
3、控制器帶有PLC可編程控制器并帶RS485通訊接口。下列設定值可在控制面板上任意設置或修改：（1）空間空氣溫度（2）空間相對濕度（3）池水溫度4、下列能從控制面板的液晶顯示器和LED信號指示提供讀出或指示：(1) 打開電源(2) 空間空氣溫度(3) 空間相對濕度(4) 池水溫度（5）壓縮機電路故障（6) 設備進入空氣加熱模式(7) 設備進入除濕模式(8) 設備進入空調（空氣制冷）模式(9) 輔助空氣加熱盤管開/關(10) 池水加熱(11) 維修診斷代碼十四、控制傳感器1、空間干球溫度傳感器2、空氣相對濕度傳感器3、游泳池水溫傳感器4、水流開關5、除霜控制器6、在正常情況下，設備風機可連續運轉為游泳池室內提供空氣循環。
十五、操作序列（1）所有的操作和邏輯控制器在設備出廠前安裝調試完畢。
（2）濕度控制當濕度升至設定值以上時，控制器即時啟動壓縮機并將高溫氣態制冷劑輸送到池水冷凝器和空氣再加熱冷凝器。當池水溫度低于設定值時，回收的熱量輸送到池水冷凝器和空氣再加熱冷凝器。如果池水溫度達到或超過設定值時，回收的熱量就輸送到空氣再加熱冷凝器或室外風冷冷凝器。
(3) 池水加熱當除濕機處于除濕模式和/或空調模式且池水溫度低于設定值時，大部分回收熱量即被輸送到池水冷凝器。在其余時間當池水需要加熱時，將啟動輔助的池水加熱器。
(4) 空間加熱當壓縮機進入除濕模式，池水溫度達到或超過設定值而空間溫度低于設定值時，回收的熱量被釋放到再熱冷凝器，如果空間溫度下降到低于設定值1.1℃時，風冷冷凝器工作。如果室內溫度進一步下降，就會啟動熱水輔助加熱器系統。
（5）空氣調節風冷式冷凝器a、為了能排出回收的熱量來實現泳池空間冷卻，除濕熱泵配備容量合理的遠程風冷式冷凝器，依據室內游泳池干球溫度冷卻的需要而自動地由加熱模式轉為空調模式。在空調模式下，回收的顯熱和潛熱，如果不需要進行池水加熱時，即可通過室外風冷式冷凝器被排放。
b、除濕熱泵配備外部連接的冷媒氣管和液管，以便連接管道到設備的遠程風冷式冷凝器上。除濕熱泵的電氣板上配備電控裝置用于冷凝器的控制?？刂齐妷簽?4V直流。
c、室外冷凝器風機為垂直氣流式。冷凝器風機和控制線路的接線端接到與機箱一體的接線盒內，冷凝器箱體為鋼板覆蓋以高粘度烤漆表面。冷凝器盤管由采用機械方式連接到與銅管上的鋁翅片構成。冷凝器交貨時采用干燥的氮?dú)獗３痔畛洹?br />
水冷式冷凝器a、為了能排出回收的熱量來實現空間冷卻，除濕熱泵配備輔助水冷式冷凝器，依據室內游泳池干球溫度冷卻需要自動由加熱模式轉為空調模式。在空調模式下回收的顯熱和潛熱，池水加熱得到滿足時即可被排放到水冷式冷凝器。水冷式冷凝器與制冷劑連接，不可清洗型，并有制冷劑高壓控制的水量調節閥。
b、冷凝器為一種逆流螺旋線組同軸管套管式熱交換器，用以最大限度地將熱量由制冷劑傳導到冷卻水中。水管構造采用耐腐蝕性的銅鈦合金。水回路連接裝置為螺紋接口方式（MPT）。
新風a、除濕熱泵殼體包括帶管道安裝口的手動且可鎖定的調節閥門，可將多達30%的新風引入位于蒸發器和再加熱盤管下游的風機進風口。
b、開口可根據現場要求進行設計制造。
為了防凍和使用舒適起見，新風需要進行預熱。
C、在收到火災控制系統發出的接點閉合信號后，火災跳閘就被啟動。壓縮機和風機電動機均被關閉。對于配備了可選的節能器的系統，干觸點斷開，以使新風調節風門開啟。

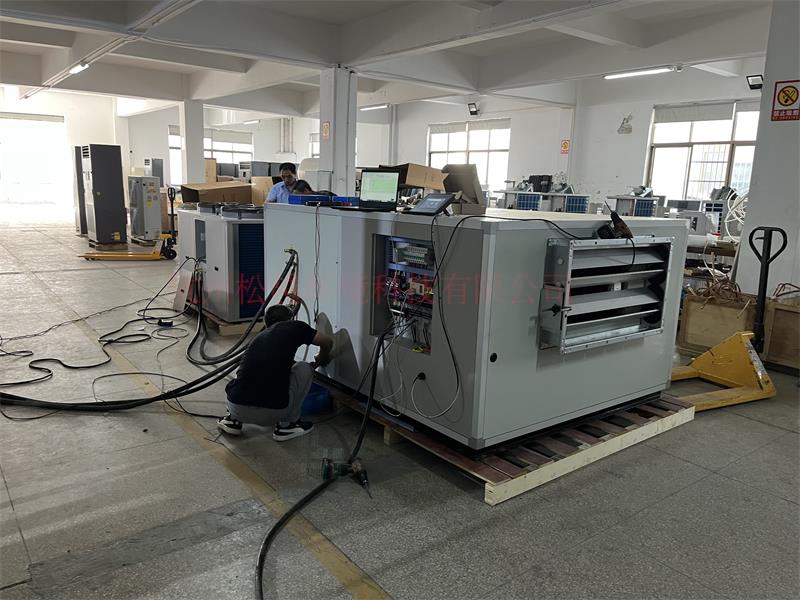

十七、工廠測試制冷系統和電器系統的操作與規范在交貨前已經過工廠測試效驗。
十八、保修設備保修期限為壹年。
